Effekta HX-3000

Preis: Auf Anfrage

Artikel-Nr. 202013

Effekta Solarwechselrichter HX-Serie 3KW

Achtung 0% MwSt. nur für Photovoltaikkunden!

Diese Bestimmungen gelten NUR für Anlagen, Adressate und Rechnungsanschriften innerhalb Deutschlands!

Befreiung von der USt nach § 12 ABS. 3 UStG für Privat-Photovoltaikkunden bei PV-Anlagen bis 30kWp. Etwaige Abweichungen von diesen Bestimmungen führen zu einer nachträglichen Berechnung der 19% Mehrwertsteuer. Die Nachweispflicht obliegt Ihnen als Kunden.

Der EFFEKTA® HX-Serie Wechselrichter ist ein netzunabhängiger Photovoltaik-Wechselrichter,
der seine Energie aus drei Stromerzeugungsquellen bezieht:
PV-Module, Akkumulatoren oder eine AC-Stromquelle.
Bei unzureichender Stromversorgung aus den PV-Modulen ergänzt das Gerät
den fehlenden Leistungsbedarf selbsttätig mit Hilfe von Batterien.
Der HX-Serie Wechselrichter ist als konsequente Weiterentwicklung des VX-Modells
im Gegensatz zu diesem auch für Netzeinspeisung geeignet.

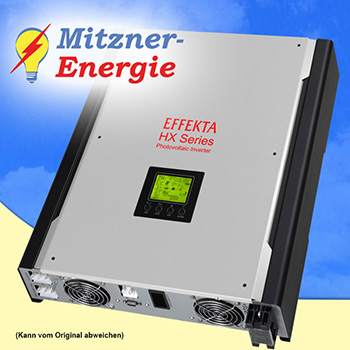

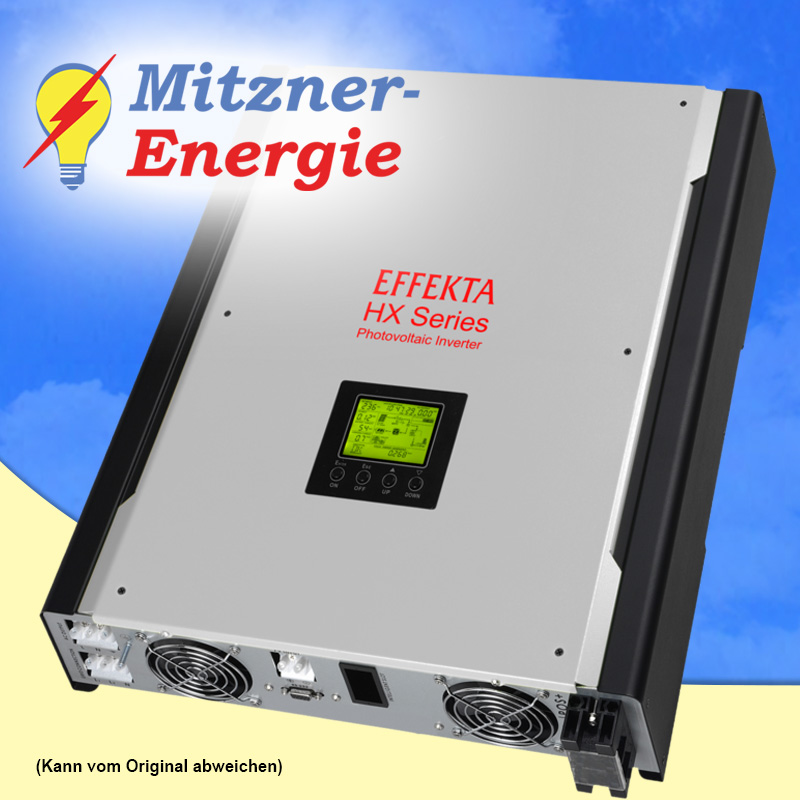

Die Farbe und der Lieferant kann von den Bildern abweichen!

Eigenschaften

Geeignet zur Netzeinspeisung (entspricht der Norm VDE-AR-N-4105)
DSP und Mikroprozessor mit redundantem Controller garantieren höchste Zuverlässigkeit
Reiner Sinus Ausgang
Mehrere Stromquellen: Solarstrom, AC Netzversorgung, 48V DC Batterie
Eingebaute MPPT Tracker
Galvanische Trennung zwischen Umrichter und Batterie garantieren für erhöhte Sicherheit
Smart-LCD-Display mit Anzeigespeicher (Aufzeichnung von bis zu 15 Jahren Stromerzeugung)
Mehrere Kommunikationsschnittstellen zur Fernüberwachung
Inkl. Überwachungs- und Konfigurationssoftware
RS-232 / USB Standard (optional Modbus, SNMP, GPRS, AS400 Schaltkontakten )
Frei einstellbarer Ladestrom bis zu 25 A
Hoher Wirkungsgrad:
Solar-Panel > AC-Ausgang bis zu 95,5%
Akku > AC-Ausgang bis zu 92%

Passende Lithiumspeicher:

PYLONTECH-Lithiumspeicher 2,4kWh LiFePO4-Einschubmodul

ALPHA Lithiumspeicher 5,38kWh LiFePO4-Einschubmodul

BNO Lithiumspeicher 3,5-20,0kWh

Technische Daten

Nennleistung

Nennleistung [W]

3000

PV-Eingang DC

DC-Spannung [VDC]	360 VDC
DC-Maximalspannung [VDC]	500 VDC
Startspannung / Initial Speisespannung [VDC]	116 / 150 VDC
PV-Spannungsbereich [VDC]	250 - 450 VDC
Maximaler PV-Strom [A]	13 A
Isc PV (absolute maximum) [A]	13 A
Maximale Stromrückspeisung zum Array [A]	0 A

Netz-Ausgang AC

Ausgangsnennspannung [VAC]	230 VAC
Ausgangsspannungsbereich [VAC]	184 - 265 VAC
AC-Netzfrequenz; Bereich [Hz]	47,5 - 515,5 bzw 59,3 - 60,5 Hz
Ausgangsnennstrom [A]	17 A
Einschaltstrom [A]	17 A
Ausgangsfehlerstrombegrenzung max. [A]	51 A
Überstromschutz max. [A]	51 A
Powerfactor	09 lead - 0,9 lag
Max. Wirkungsgrad	> 95,5 %

AC Eingang

AC Anlaufspannung [VAC]	120 - 140 VAC
Auto Restart Spannung [VAC]	194 VAC
Zulässiger Eingangsspannungsbereich [VAC]	185 - 265 VAC
Netzfrequenz [Hz]	50 / 60Hz
AC Eingangsleistung [VA]	3000 VA / 3000 W
Maximaler AC Eingangsstrom [A]	20 A
Eingangseinschaltstrom [A]	20 A

Ausgang Batteriebetrieb

Ausgangsnennspannung [VAC]	208/220/230/240 VAC
Ausgangsfrequenz [Hz]	50 / 60 Hz
Spannungsvorm	Sinus
Ausgangsleistung [VA]	3000 VA / 3000 W
Ausgangsstrom [A]	14,4 / 13,6 / 13 / 12,5 A
Wirkungsgrad (DC >AC)	> 92,0 %

Batterien & Ladegerät

DC Nennspannung [VDC]	48 VDC
Betriebsstrom max. [A]	82 A
Ladestrom max. [A]	25 A

Allgemeine Daten

Maße (T x B x H in mm	117 x 438 x 480 mm
Gewicht [kg]	15,57 Kg
Schutzklasse / Schutzart	I / IP20
Schnittstellen	RS232 / USB
Slot für Erweiterungskarten	Optional verfügbare Karten: SNMP, AS400, Modbus
LCD Display	< Ja
AC Kurzschlussschutz	Ja
Erdschlussüberwachung	Ja
Zertifizierung Sicherheit	EN 60950-1, VDE-AR-N-4105, VDE0126-1-1
EMV	EN 61000-6-2, EN61000-6-4
Prüfung	CE
Gewährleistung (Jahre)	2 Jahre
