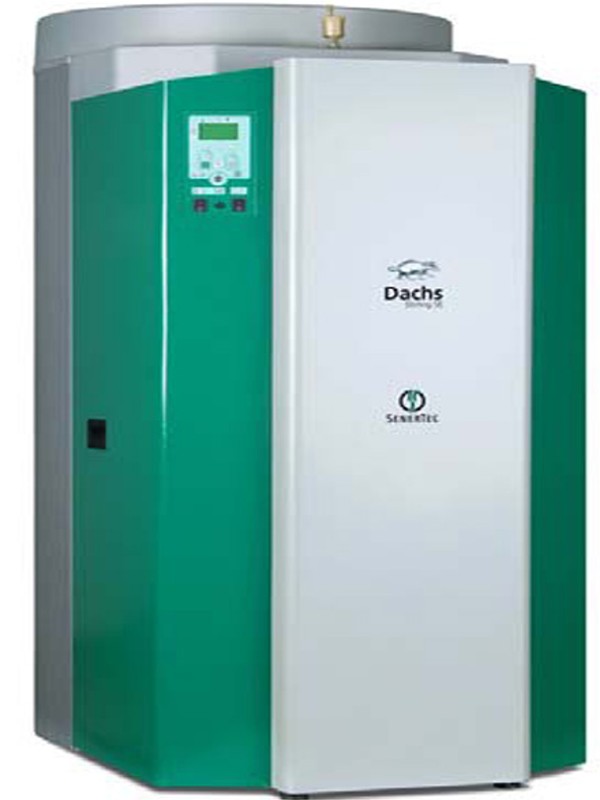

Dachs Stirling SE Erdgas (H)

Artikel Nr. BH1005

Listenpreis: 18.065,00 €

Dachs Stirling SE Erdgas (H)

umstellbar auf Erdgas L, als kompakte Systemeinheit inklusive Stirling-Einheit, SE 530 Pufferspeicher und MSR S-Regler Elektrische Leistung: max. 1 kW
Gesamtheizleistung: ca. 20 kW

Der Dachs Stirling SE ist für den raumluftunabhängigen und raumluftabhängigen Betrieb geeignet.

STIRLING-EINHEIT

zur Montage am SE 530 Pufferspeicher mit folgenden Komponenten:

• Stirling mit Generator
• Zusatzbrenner mit Zusatzwärmetauscher
• Regler für Stirling Einheit
• Elektrische Leistung: max. 1,0 kW (ohne Eigenbedarf)
• Thermische Leistung (Brenner 1): 3,0 - 5,8 kW
• Thermische Leistung (Brenner 2): max. 18 kW
• Leistungsaufnahme (Brennstoff): max. 24,4 kW
• (Brenner 1: 6,8 kW / Brenner 2: 17,6 kW)

PUFFERSPEICHER SE 530

Für einen effizienten Anlagenbetrieb. Der Pufferspeicher dient der Optimierung von Wärmebereitstellung und Laufzeit der Stirling-Einheit inkl. Umwälzpumpe für Stirling-Einheit, interne Verrohrung mit Umschaltventilen, Ausdehnungsgefäß für Pufferspeicher und Sicherheitsarmaturen:

Die Ausspeisung der Wärme an den Heizkreis erfolgt über eine Systemtrennung, ausgeführt als Wellrohr-Wärmeübertrager

MSR-S-REGLER

Der MSR S-Regler übernimmt die Steuerung und Überwachung des Dachs Stirling SE-Systems und sorgt neben der Steuerung des Anlagenbetriebs für die witterungsgeführte Regelung von zwei Heizkreisen sowie für die Trinkwarmwasserbereitung inklusive Zirkulation.

ANSCHLÜSSE

• 60/100 auf 80/125 (Abgasführung nur zulässig mit AZ T-Stück 4700-752-000)
• G 1'' Heizungsvor- und -rücklauf
• Gasanschluss 1/2'' flachdichtend (Anschlussverschraubung mit 3/8'')
• G 1'' Kalt- und Warmwasseranschluss für SE20 Warmwassermodul
• G 3/4'' Zirkulation SE20 WW-Modul
• G 1'' Vorlauf externe Warmwasserbereitung- Kondensatablauf

Bitte beachten Sie

- Der Betrieb ist nur am SE 530 Pufferspeicher zulässig!
- Die Ausdehnungsgefäße und die Sicherheitsarmaturen für die Heizkreis- und Trinkwarmwasserbereitung ist nicht im Lieferumfang enthalten!
- Die Abgasführung des Dachs Stirling SE ist nur mit dem AZ-Revision T-Stück (Art.Nr.: 4700-752-000) zulässig!
- Bei einer Brauchwasser-Bereitung müssen die Artikel: 910 (SE20 Warmwassermodul) oder der Artikel 912 (Leitungsset externe Warmwasserbereitung) zusätzlich bestellt werden.
